控制原理简介

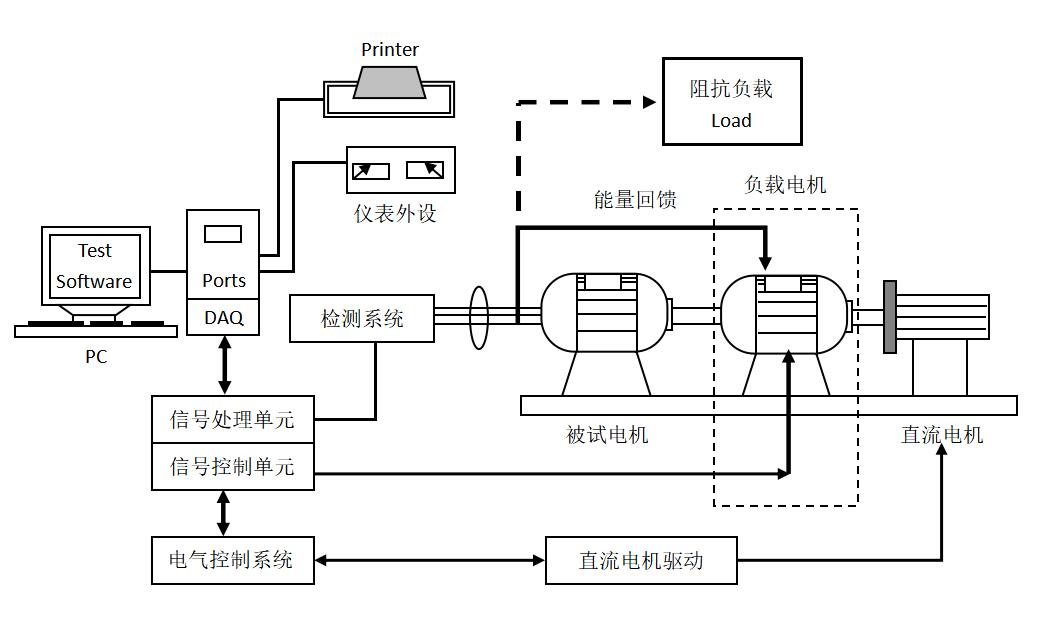

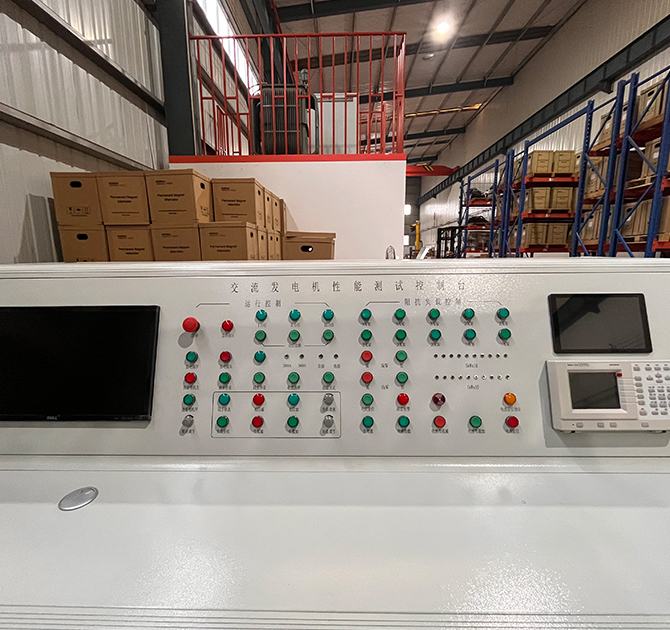

负载反馈式交流发电机测试台主要由三部分组成：参数测量及操作控制台，负载调节控制，拖动电机及刹车制动系统。

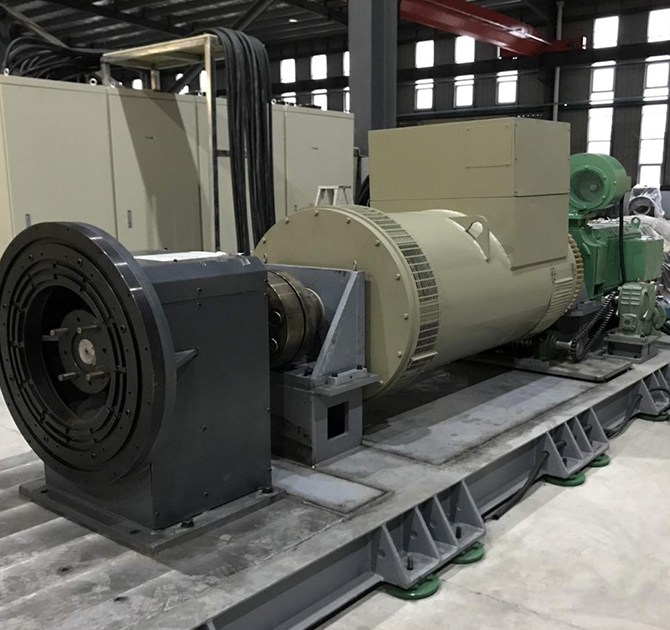

系统由一台四极同步发电机作为负载回馈电机，与被试发电机及直流拖动电机同轴连接。直流电机负责拖动及调速控制，作为系统能量损耗的补充。

将负载回馈电机与被试发电机并联，通过调节负载回馈电机的励磁及相位角，使被试发电机产生的电能回馈至负载电机，负载电机作为电动机运行，实现被试发电机输出功率及功率因素的连续稳定调节。

测试系统的最大测试功率取决于负载回馈电机的最大运行功率，本测试系统可实现被试发电机在额定功率下的连续运行测试。
